آموزش دوربین نقشه برداری

دوربین های نقشه برداری را می توان یکی از بهترین و پیشرفته ترین نمونه های دوربین تولید شده معرفی کرد به همین دلیل، آموزش دوربین نقشه برداری جز آموزش های مهم برای رشته های مختلف عمران، معماری، کشاورزی و… در زمینه تهیه نقشه های ساختمانی، کاداسترها، توپوگرافی ها، برداشت های دقیق میدانی، جاده سازیها، پل سازی ها و پروژه های راه سازی  قرار گرفته است، در این متن آموزش دوربین نقشه برداری به صورت کلی برای شما بیان شده است ، با ما همراه باشید.

آموزش دوربین نقشه برداری

آموزش دوربین نقشه برداری :

برای یادگیری کار و آموزش دوربین نقشه برداری،در ابتدا باید با دوربین نقشه برداری و انواع آن و کاربرد های آنها آشنایی داشته باشید، تا با توجه به نیاز های خود در ابتدا یک دوربین مناسب با کارایی مناسب خریداری کنید.

کاربرد های دوربین نقشه برداری :

یکی از بزرگترین سوال های موجود در زمینه آموزش دوربین نقشه برداری مربوط به کاربرد آن می باشد و اینکه چرا باید آموزش دوربین نقشه برداری را فرا گیریم؟  در پاسخ به این سوال می توانیم موارد زیر را بیان کنیم:

1 ــ تهیه نقشه از عوارض طبیعی و مصنوعی موجود

2 ــ تهیه نقشه از کوه ها و دره ها

3 ــ تهیه نقشه از رودها، دریاها ، مرداب ها و ساحل

4 ــ تهیه نقشه از معادن، منابع طبیعی، اکتشاف های معدن

5 ــ استفاده از دوربین های نقشه برداری در علم زمین شناسی

6 ــ استفاده از دوربین نقشه برداری در دپوگرافی ها

7 ــ استفاده از این دوربین در ساخت انواع سازه ها مانند جاده سازی، پل سازی، ساختمان سازی که دارای مقیاس برای ساخت می باشند.

8 ــ استفاده از این دوربین برای علم جغرافیا

در قسمت بالا ما در 8 مورد به صورت خلاصه کاربرد دوربین نقشه برداری را در زمینه آموزش دوربین نقشه برداری برای شما بیان کردیم، این کاربرد ها مختص به کشور ایران می باشند، و در صورتی که کشور های گسترده و پیشرفته مانند آمریکا از این دوربین حتی برای تهیه نقشه سنجش از دور مانند نقشه های ماهواره ای نیز استفاده می کند. از این نقشه ها می توان به نقشه های مادون قرمز، نقشه های زیر سطحی و نقشه های تعیین عوارض سطحی از راه دور و… اشاره کرد.

آموزش دوربین نقشه برداری

انواع دوربین های نقشه برداری :

دوربین های نقشه برداری را می توان در دو دسته، دوربین نقشه برداری زاویه یاب مانند دوربین های نقشه برداری زاویه سنجی و ارتفاع سنجی و دوربین نقشه بندی ترازیاب مانند دوربین های نقشه برداری نیوو و تئودولیت تقسیم بندی کرد، البته قابل ذکر است که در سال های اخیر به دلیل پیشرفت بالای تکنولوژی ترکیبی از این دوربین با نام توتال استیشن ساخته شده است که تمامی کارایی را داشته و می تواند به صورت هم زمان کار ترازیابی و زاویه سنجی را با هم برای شما انجام دهد.

1 ــ دوربین های نقشه برداری نیوو :

در آموزش دوربین نقشه برداری  ، دوربین نقشه برداری نیوو از مهم ترین دوربین ها شناخته می شود، زیرا برای نقشه برداری از ارتفاعات، تعیین ارتفاع، تعیین ارتفاع بین دو نقطه و… کاربرد دارد. این دوربین در ساختار خود از دو عدسی شیئی به همراه دو تار رتیکول و عمود برهم و همچنین یک عدسی چشمی استفاده کرده است .

زمانی که شما از دوربین نقشه برداری نیوو استفاده می کنید، این عدسی ها در صورت تراز بودن دوربین مورد نظر با خط افق در حالت های عمودی یا افقی قرار خواهند گرفت و یک تراز کروی شکل کامل را برای شما تشکیل می دهند.

در بین این تراز کروی شما می توانید دو تراز لوبیایی شکل و سه پایه متحرک را مشاهده کنید که برای عکس برداری و اطمینان از عمودی بودن تراز ها از آنها استفاده می شود.

آموزش ویدیویی دوربین نقشه برداری

آموزش دوربین نقشه برداری نیوو :

دقت داشته باشید در آموزش دوربین نقشه برداری ،برای کار با دوربین نقشه برداری نیوو شما در ابتدا باید نقطه مشخص را به عنوان مقصد یا ایستگاه خود انتخاب کنید، دقت کنید که نقطه انتخابی روی محل مورد نظر اشراف خوبی داشته باشد تا اندازه گیری برای نقشه برداری به صورت دقیق انجام شود، سپس در آن منطقه سه پایه خود را قرار دهید و با تنظیم ترازهای لوبیایی و سه پایه، دوربین را به صورت کامل روی سه پایه فیکس کنید.

بعد از اینکه دوربین را به صورت دقیق روی سه پایه فیکس کردید، شما باید تراز دوربین را در نبش موازی با خط افق قرار دهید تا دوربین روی میزان فاصله به صورت دقیق متمرکز شود و اندازه گیری را با استفاده از نور لیزری خود شروع کند، این عمل را برای تمامی نقاط مد نظر خود انجام دهید.

آموزش دوربین نیوو

دوربین های تئودولیت :

این دوربین تخصص خود را در تعیین زاویه و تعیین فاصله قرار داده است و در ساختار اصلی خود از دوربین، تراز و پایه را که می توان آنها را تشکیل شده از عدسی شیئی، عدسی چشمی و انواع تارهای رتیکول دانست، تشکیل داده است.

در دوربین تئودولیت تارهای رتیکول بر همدیگر عمود هستند، در صورتی که پایین این دوربین یک تراز کروی شکل وجود دارد و باعث می شود تا پایه دوربین توسط دو تراز لوبیایی شکل با افق تراز شود.

آموزش دوربین نقشه برداری تئودولیت:

در بین آموزش دوربین نقشه برداری ، دوربین تئودولیت را می توان یکی از بهترین نمونه های دوربین نقشه برداری معرفی کرد زیرا می تواند از نقطه به تمامی نقاط موجود مشرف باشد و نسبت به دوربین های دیگر نقشه برداری دوربرد بالاتری دارد، شما برای کار با این دوربین در ابتدا باید یک نقطه را به عنوان ایستگاه اصلی خود برای اشراف انتخاب کنید.

سپس دوربین خود را به همراه سه پایه در این منطقه قرار دهید و تراز دوربین را تنظیم کنید تا دوربین جایگاه اصلی خود را شناسایی کند، در نهایت شاخص باید به نقاط مورد نظر برود ، پس حرکت شاخص دوربین توانایی به دست آوردن زاویه موجود در بین نقطه اول و نقطه آخر در نقشه را خواهد داشت و شما می توانید با یادداشت کردن لمب به راحتی زاویه افقی نقشه را به دست آورید.

اما اگر به دنبال به دست آوردن زاویه عمودی در نقشه هستید، ما به شما قرار دادن نقطه اول نقشه را روی خط افق تراز پیشنهاد می کنیم، در ابتدا نقطه اول را تراز افقی قرار دهید و زاویه عمودی را یادداشت کنید، سپس فاصله افقی تا نقطه مورد نظر را محاسبه کنید تا از یک فرمول بسیار ساده میزان زاویه عمودی نقشه را به دست آورید.

آموزش دوربین نقشه برداری تئودولیت

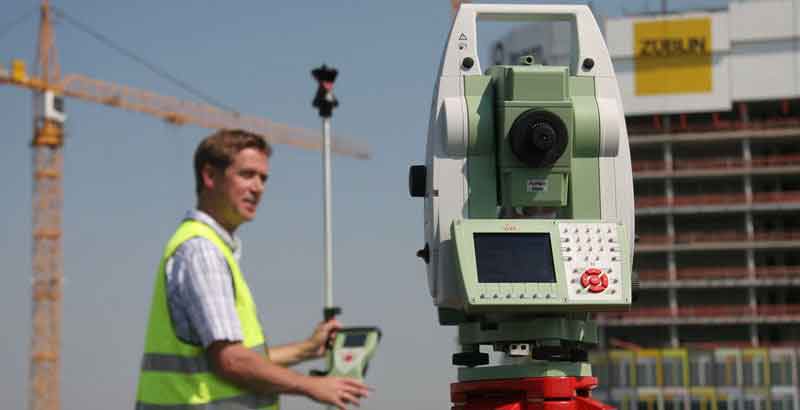

دوربین توتال استیشن :

این دوربین یکی از بهترین و جدیدترین دوربین های نقشه برداری شناخته می شود که ترکیبی از دوربین نیوو و تئودولیت خواهد بود، شما می توانید به جای استفاده از دو دوربین به صورت همزمان از یک دوربین با ویژگی های معتبر استفاده کنید.

این دوربین با توجه به تجهیزات گسترده و پیشرفته خود می تواند ارتفاع ، زاویه ها و فاصله افقی و عمودی را اندازه گیری کند، قابل ذکر است که این دوربین تنها مدت کوتاهی است که به بازار ارائه شده و ممکن است شما نسبت به آن و کارایی های آن اطلاعات کافی نداشته باشید.

دوربین توتال استیشن به عنوان دوربین های اپتیکی شناخته می شود و در دسته دوربین های دیجیتال قرار می گیرد که هنوز موفق به فروش در تمام دنیا نشده است، از مزیت های اصلی این دوربین می توان انجام عملیات های نقشه برداری به راحتی و در کوتاه ترین تایم ممکن، استفاده از نرم افزارهای نقشه برداری حتی در صورت خاموش بودن دوربین و… اشاره داشت، همچنین دوربین های توتال استیشن توانایی تهیه نقشه به صورت خودکار و بدون دخالت نقشه کش را دارد.

آموزش دوربین توتال استیشن

مشخصات کلی دوربین توتال سنشین :

در آموزش دوربین نقشه برداری مشخصات این دوربین به صورت حدودی بیان شده است:

دقت دوربین : 2 ثانیه

صفحه نمایش دوربین : سیاه و سفید

دارای قابلیت بالای حافظه و همچنین اضافه کردن کارت حافظه به دوربین

استفاده از باتری لیتیومی

اندازه گیری فاصله با منشور 3500 متر

آموزش دوربین نقشه برداری توتال استیشن :

این دوربین یکی از با دقت ترین دوربین های موجود در بازار می باشد، آموزش دوربین نقشه برداری توتال استیشن به دلیل استفاده از لیزر با آموزش دوربین نقشه برداری های دیگر متفاوت است و به صورت جداگانه ارائه می شود، دوربین توتال سنشین از دقت، سرعت و اهمیت بسیار بالایی برخوردار است که باعث کاهش زمان برای انجام کارها می شود، همچنین شما با استفاده از این دوربین نیاز به پرداخت هزینه های گزاف و اضافی نخواهید داشت.

آموزش دوربین نقشه برداری توتال سنشین تمرکز خود را روی لیزر این دوربین قرار داده است، زیرا لیزر دوربین نقشه برداری توتال اسنشین برای اندازه گیری فاصله ها کاربرد دارد، البته قابل ذکر است که این دوربین برای اندازه گیری فاصله در ساختمان از نور مادون قرمز استفاده می کند.

آموزش دوربین نقشه برداری توتال استیشن

بهترین انتخاب در بین دوربین های نقشه برداری :

برند ها و مدل های جدیدی از دوربین های نقشه برداری وجود دارد که باعث تقسیم شدن امتیاز هزینه خرید این دوربین در ایران و جهان می باشد اما دو مدل از دوربین های نقشه برداری یعنی دوربین نیوو و دوربین تئودولیت از دوربین های مشهور و پر کاربرد برای خرید می باشد.

در صورتی که شما به دنبال خرید بهترین برند و مدل دوربین نقشه برداری هستید ما به شما دوربین توتال دیجیتال را معرفی می کنیم، این دوربین از نرم افزارهای کامپیوتری برخوردار است و بسیار سریع و راحت کارهای شما را انجام خواهد داد.

نکات مهم برای استفاده از دوربین نقشه برداری :

در آموزش دوربین نقشه برداری شما باید به یک سری نکات برای انجام کامل و بدون مشکل کار دقت داشته باشید:

1 ــ حمل نکردن دوربین :

یکی از مهم ترین نکات آموزش دوربین نقشه برداری را می توان حمل نکردن دوربین در زمان نصب روی سه پایه معرفی کرد که حدود 60% افراد دچار آن خواهند شد، این کار می تواند در برخی از موارد باعث شکسته شدن بست های سه پایه باشد و همچنین شخص نیز در طول فرآیند تعادل خود را از دست خواهد داد.

2 ــ شارژ باتری دوربین نقشه برداری :

بسیاری از افراد تنها به یادگیری آموزش دوربین نقشه برداری فکر می کنند و به تجهیزات خود دقت ندارند، شما باید همیشه باتری های لیتیومی دوربین خود را شارژ کنید، در صورتی که میزان شارژ باتری های دوربین کاملا از بین برود ممکن است به سوختن باتری یا خراب شدن برد دوربین شما منجر شود به همین دلیل پیشنهاد می کنیم باتری را به هیچ عنوان مجدد در دوربین قرار ندهید.

3 ــ نظافت کامل اجزای دوربین :

یکی از مهمترین اصول که در آموزش دوربین نقشه برداری به شما یاد داده می شود، دقت بالا به نظافت اجزای دوربین نقشه برداری می باشد، زیرا این دوربین ها بسیار حساس هستند و در صورتی که شما آنها را تمیز نکنید ممکن است در میزان کیفیت و دقت آنها اختلال ایجاد شود.

برای تمیز کردن اجزای دوربین نقشه برداری می توانید از الکل برای لنز ها و ال سی دی دوربین، شوینده های تجاری برای کاور برزنتی و برای تمیز کردن سه پایه از دستمال نمدار استفاده کنید.

4 ــ مرطوب نبودن دوربین :

به هیچ عنوان نباید از دوربینی که مرطوب است یا در اثر سرما بخار کرده است، استفاده کنید زیرا ممکن است باعث سوختگی دوربین شود، همیشه دوربین نقشه برداری را توسط یک دستمال نخی خشک کنید و چند دقیقه در دمای محیط قرار دهید تا کاملا خشک شود.

5 ــ خشک نکردن دوربین با سشوار :

به دلیل اینکه در آموزش دوربین نقشه برداری بیان شده است که دوربین باید همیشه خشک باشد، برخی از افراد از سشوار برای خشک کردن دوربین خود استفاده می کنند، این عمل یکی از اشتباه ترین کارها در استفاده از دوربین نقشه برداری است زیرا حرارت حاصل از سشوار در 90% مواقع می تواند به دوربین آسیب وارد کند.

آموزش دوربین نقشه برداری
